SP 廣穎 256GB 隨身碟資料救援成功案例

主控 AU89103-AA1 拆晶片救援完整解析

在現今高度依賴數位儲存的時代，USB 隨身碟仍是許多企業與個人日常備份與資料攜帶的重要工具。然而，隨身碟體積小、攜帶方便的同時，也伴隨著更高的損壞風險。一旦發生無法讀取、要求格式化或完全無反應等狀況，往往讓使用者措手不及。

本次分享一則 SP 廣穎（Silicon Power）256GB 隨身碟 的資料救援成功案例，該裝置採用 Alcor Micro AU89103-AA1 主控晶片，屬於市場上常見但救援難度中高的 USB 架構之一，最終透過 拆晶片（Chip-Off）救援技術 成功救回客戶重要資料。

一、送件背景與故障狀況

客戶為隨身碟內儲存內容包含：

  • 客戶重要文件/影片等記錄資料

資料重要性極高。

故障情況

  1. 插入電腦後系統無法辨識磁碟容量

  2. 重新插拔後完全無反應

經檢測後判斷，已非單純邏輯損毀，極可能 主控或電路層級故障。

二、檢測流程與故障判定

工程部門進行專業檢測，流程如下：

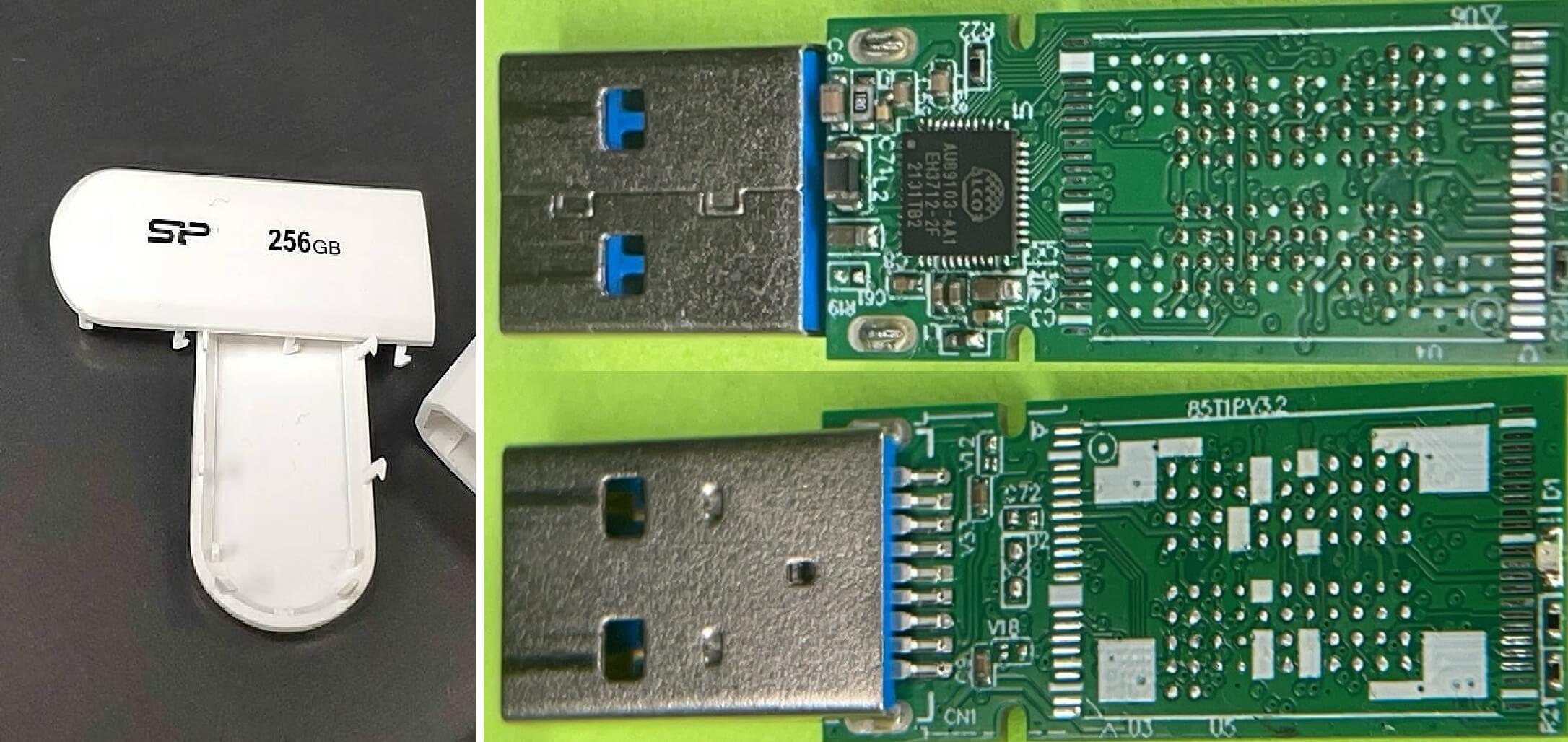

1️⃣ 外觀與電路檢測

  • USB 接頭正常

  • PCB 目測無外傷

  • 通電後電流正常

判定 主控與電路正常，應屬晶片異常。

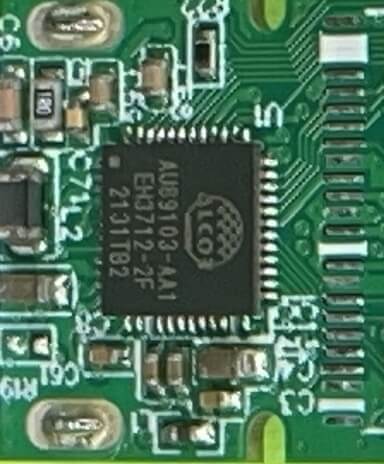

2️⃣ 主控辨識

拆解後確認主控型號為：

Alcor Micro AU89103-AA1

此主控特性包含：

  • 支援 TLC / 3D NAND

  • 高容量 256GB 常見

  • 多通道交錯存取架構

  • 強化 ECC 錯誤校正

也因資料演算法複雜，導致 邏輯重組難度提升。

3️⃣ NAND Flash 判斷

該隨身碟晶片為：

  • 單顆 64 GB Ｘ4 區塊 = 256 GB

  • 廠牌SANDISK

  • ID= 45 3e 96 93

此類型若主控失效，必須拆晶片讀取，無法透過韌體修復。

三、救援技術決策：Chip-Off 拆晶片

由於主控已損壞且無法進入工程模式，最終採用：

Chip-Off NAND 拆下晶片讀取修復救援

此技術屬於隨身碟救援最高階手段之一。

四、實際救援流程

Step 1｜熱風槍拆晶片

  • 使用 BGA 熱風槍拆焊設備

  • 控制溫度避免 NAND 受損

  • 拆下 單 顆 NAND Flash

  • 清潔殘膠與錫球

此步驟風險極高，需避免：

  • 晶片加熱太久

  • 晶片層裂

  • 焊盤脫落

Step 2｜晶片讀取（Dump）

透過專業 Flash Reader 進行：

  • 多電壓參數測試

  • Raw Data 完整讀取

  • 建立 NAND 映像檔

晶片讀取時間約 １ 天。

Step 3｜資料演算法分析

AU89103-AA1 主控需解析：

  • ECC 校正

  • XOR 加密

  • Page Mapping

  • Block 重組

  • Wear Leveling 排序

工程師需透過專用軟體與手動調整：

  • 嘗試不同組合

  • 邏輯位移修正

  • 壞軌區跳脫處理

Step 4｜檔案系統重建

成功重組後辨識出：

  • exFAT 檔案系統

  • 但原始目錄樹結構損壞較多

  • 分類檔的資料完整性極高

可直接預覽檔案內容。

五、救援成果

最終救援結果如下：

項目 結果
容量辨識 256GB 完整
磁區修復完整度 約 98%
檔案容量 約 87 GB
目錄結構 部份/大部份是分類
重要檔案 救回9成以上

僅少量零碎暫存檔因壞區覆蓋無法讀取。

六、技術重點解析

本案例困難點在於：

1️⃣ 主控完全失效

無法透過韌體模式存取 NAND。

2️⃣ 大容量 3D NAND

資料分散與錯誤率較高。

3️⃣ XOR 演算法複雜

需長時間嘗試排列組合。

4️⃣ 專業設備沒有案例可參考

重建需要人工比對區塊及不斷重建結構驗證。

八、為何隨身碟容易突然壞掉？

常見原因包含：

  • 熱插拔過於頻繁

  • USB 接頭受力

  • 長期通電老化

  • 主控過熱

  • 劣質電腦供電

  • 靜電擊穿

尤其 256GB 以上高容量隨身碟，主控負載更高，故障率相對提升。

九、資料救援建議

若遇到類似狀況，務必注意：

❌ 不要反覆插拔測試
❌ 不要自行格式化
❌ 不要使用修復軟體
❌ 不要拆殼通電

以上行為都可能導致：

  • NAND 資料覆寫

  • 壞磁區擴散

  • 救援難度暴增

十、結論

本次 SP 廣穎 256GB 隨身碟 / AU89103-AA1 主控 救援案例，從主控損壞無法辨識，到最終透過 Chip-Off 拆晶片技術 成功重建資料，完整展現高階隨身碟資料救援的專業流程與技術門檻。

隨著 USB 容量持續提升，控制器演算法與 NAND 架構愈加複雜，一旦故障，多數已無法透過軟體處理，必須仰賴實體拆晶片與演算重組技術。

因此建議企業與個人用戶：

  • 建立多重備份機制

  • 避免單一隨身碟保存重要資料

  • 定期檢查儲存裝置健康度

才能真正降低資料遺失風險。
